DUO
Sistema di filtraggio a pressione costante
ORDINA ORA
Prodotti

DUO

Sistema automatico di filtraggio autopulente a pressione costante

Minimo scarto
Adatta per materiali altamente contaminati
Funzionamento a pressione costante
Si tratta di un sistema a doppio filtro, con funzionamento a pressione costante per un’elevata stabilità di processo, che permette di ottenere la massima produttività garantendo un’alta qualità del prodotto finito.
La geometria del disco raschiante e l’innovativo sistema di scarico per mezzo di una vite, permettono di rimuovere la contaminazione in maniera rapida e controllata, e di ridurre la quantità di scarto.
DUO Superficie filtrante [cm2] Zone di riscaldamento Max pressione [bar] Portata massima [kg/h]1 Filtrazione [µm]
1400 DS 1418 7 350 2000 60-2000
1750 DS 1756 7 350 3000 60-2000
1750 DS Auto 1756 7 350 3000 60-2000
2800 DS 2847 7 350 5000 60-2000
3500 DS 3515 7 350 6000 60-2000
5600 DS Twin 5694 14 350 10.000 60-2000
7000 DS Twin 7030 14 350 12.000 60-2000
(1)La portata dipende da vari fattori: viscosità del melt, grado di filtrazione, tipo e percentuale di contaminante, linea di produzione.

Break Machinery DUO videos

Break Machinery DUO video

Break DUO backflushing system video

Vantaggi Tecnici

Filtrazione continua
Il principio di funzionamento di DUO garantisce la possibilità di lavorare in modalità continua e a pressione costante.
Singola vite di scarico indipendente
Lo scarico delle impurità raccolte da entrambe le superfici filtranti avviene tramite una sola vite indipendente in grado di convogliare la contaminazione verso l’esterno
Sostituzione dei filtri
DUO è studiato per facilitare le operazioni di manutenzione e di sostituzione dei filtri senza dover smontare parti della macchina.
Doppio filtro
DUO utilizza due filtri. In questo modo è possibile contenere le dimensioni della camera di filtrazione e avere grandi superfici filtranti, al fine di incrementare il volume di produzione.

Breakmachinery DUO Vite

Flessibilità
La possibilità di regolare la velocità della vite di scarico permette la gestione anche dei materiali più contaminati, secondo le esigenze del cliente.
Versatilità
DUO è studiato per la filtrazione di vari tipi di materie plastiche. E’ progettato per gestire differenti tipologie di contaminazione quali: carta, legno, alluminio, rame, ecc…
Affidabilità
DUO e tutti i suoi componenti, così come i materiali di consumo, sono realizzati utilizzando acciai legati di alta qualità e vengono effettuati trattamenti antiusura nei particolari più sollecitati. É inoltre progettato per garantire un’elevata resistenza alle pressioni di linea (fino a 350 bar).

Breakmachinery DUO Vite

Efficienza pulizia
La particolare geometria del disco raschiante indipendente rotante a 6 lame consente un’eccellente pulizia anche a bassa velocità di rotazione.
La sua struttura inoltre impedisce ai contaminati filtrati di rientrare nella plastica fusa.
La pulizia continua permette di utilizzare più a lungo i filtri, rispetto alle tecnologie tradizionali.
Percentuale di impurità
DUO può essere usato per filtrare materiali con elevate percentuali di impurità (fino al 15% in peso a seconda
del tipo di inquinante).
Filtrazione laser
I dischi filtranti vengono forati utilizzando le più recenti tecnologie laser e trattati per resistere all’usura. La conformazione dei fori conici agevola il passaggio del melt.

Vantaggi Economici

Risparmio
L’efficienza del sistema di pulizia in modalità continua allunga la vita utile del filtro laser, con conseguente diminuzione in termini di acquisto di consumabili
Produttività
Il sistema di filtraggio continuo a pressione costante massimizza la produttività della linea.
Minimo scarto
La vite ruota in modo indipendente dal disco raschiante. In questo modo lo scarto può essere minimizzato in funzione della contaminazione.
Manodopera
Il design innovativo permette di ridurre i tempi di pulizia e sostituzione di filtri e lame. La presenza dell’operatore viene ridotta notevolmente.
Anche le operazioni di manutenzione ordinaria e straordinaria risultano semplici, veloci, e attuabili direttamente nel sito produttivo del cliente.
Ottimizzazione
La possibilità di regolare la vite di scarico, indipendentemente dalla velocità del disco raschiante, facilita il trattamento di materiali altamente contaminati.

Breakmachinery DUO Filtro


Funzionamento a raschiamento

DUO Principio funzionamento

DUO : alta efficienza filtrante

Il materiale plastico fuso (1) viene convogliato all’interno della camera di filtrazione (2) e passa
attraverso due filtri (3) contrapposti l’uno all’altro.

DUO Principio funzionamento

Tra i due filtri è posizionato un disco raschiante (4), dotato di lame intercambiabili, che ruotando rimuove
la contaminazione depositata sui filtri incanalandola all’interno del disco stesso (5).

Il centro del disco raschiante è in comunicazione con una vite di scarico (6) indipendente che espelle il
materiale contaminato.

Il materiale plastico fuso filtrato (7) dai due filtri si ricongiunge poi nel canale di uscita (8) per
passare al processo successivo.

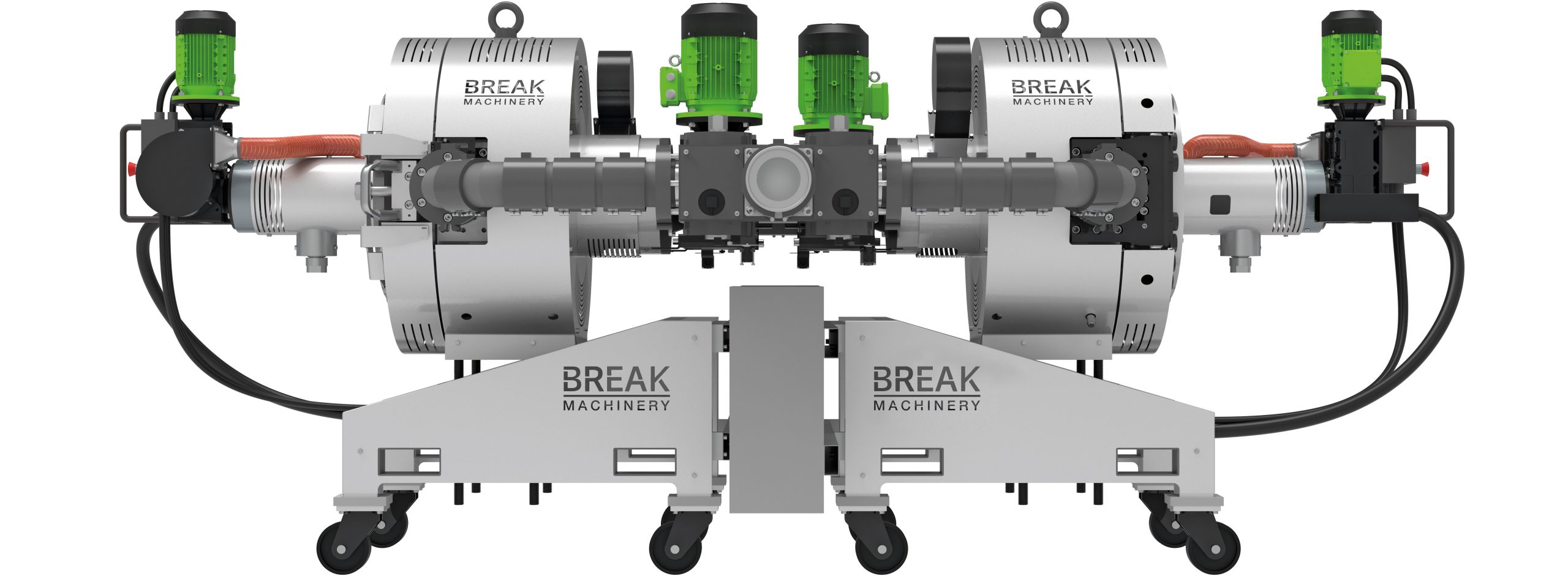

DUO 5600 e 7000 Twin: produzione continua

DUO Superficie filtrante [cm2] Zone di riscaldamento Max pressione [bar] Portata massima [kg/h]1 Filtrazione [µm]
5600 DS Twin 5694 14 350 10.000 60-2000
7000 DS Twin 7030 14 350 12.000 60-2000

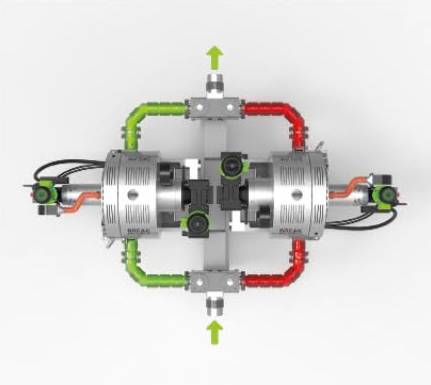

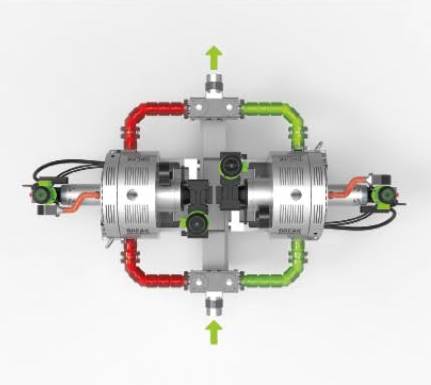

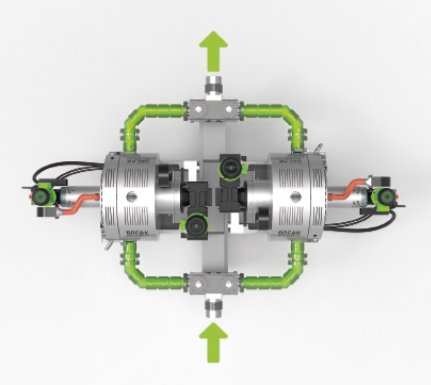

DUO 5600 e 7000 Twin sono costituiti da due cambiafiltri DUO, della stessa taglia, che funzionano in parallelo. Nel momento in cui si rende necessario il cambio del filtro nella prima macchina, si interrompe il flusso di quel ramo della linea, e la produzione rimane attiva solamentesull’altro ramo, collegato al secondo cambiafiltro.
In questo modo la produzione non subisce interruzioni e il filtro può essere sostituito, senza dover fermare la linea. Lo stesso processo viene effettuato, poi, per la sostituzione del filtro nella seconda macchina.

Sistema automatico di apertura

DUO Principio funzionamento

DUO è disponibile anche in una versione con sistema di apertura automatica avente lo scopo di rendere più facili, veloci e sicure le operazioni di apertura e chiusura del coperchio.

Questo sistema è composto da un coperchio filettato che va ad avvitarsi direttamente al corpo macchina, e da un azionamento che comanda sia l’avvitamento che la traslazione del coperchio.

Questi due movimenti avvengono contemporaneamente grazie ad un meccanismo e ad una speciale frizione che consente l’accoppiamento di vite e madrevite durante la fase di chiusura.

DUO Principio funzionamento

Il funzionamento viene attivato attraverso un unico selettore posizionato sul lato frontale di DUO.

Con questo sistema i tempi di apertura e chiusura del coperchio si riducono notevolmente, non essendo più necessario procedere con l’allentamento e il serraggio dei bulloni manualmente; il lavoro dell’operatore,

quindi, risulta più semplice e molto più sicuro.

Funzionamento a controflusso

DUO Principio funzionamento

La modalità a controflusso è indicata per materiali con bassa percentuale di contaminazione.

Ciascuna macchina può passare dalla modalità raschiamento a quella controflusso, semplicemente cambiando il kit dei componenti interni.

Nel caso del controflusso, inoltre, non vengono utilizzati filtri laser o punzonati ma delle tele metalliche.

Il materiale plastico fuso (1) viene convogliato all’interno della camera di filtrazione (2) e passa attraverso due tele metalliche (3) contrapposte l’una all’altra, entrambe posizionate tra due breaker: uno di supporto

(4) e uno di protezione (5).

DUO Principio funzionamento

In appoggio ai due breaker di protezione vi è un pulitore (6) che aspira la contaminazione (7) depositata sulle tele metalliche.

Il centro del pulitore è in comunicazione con una vite di scarico (8) indipendente che espelle il materiale contaminato.

Il materiale plastico fuso filtrato ( 9) si ricongiunge poi nel canale di uscita (10) per passare al processo successivo.
